梯子cad平面图-梯子用cad怎么画

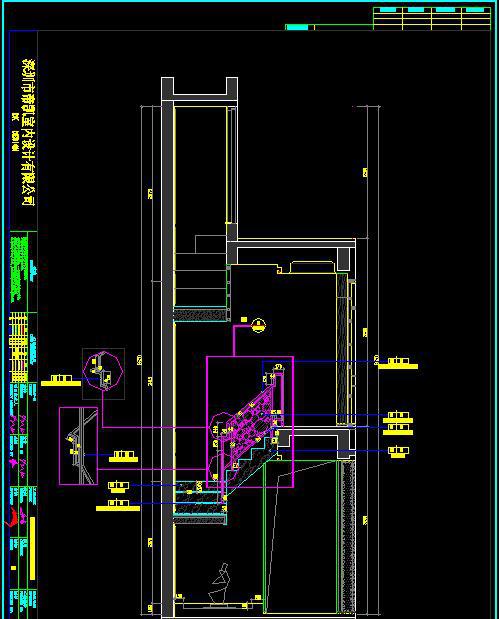

1首先来看下面图纸，在一张图里出现了两种，楼梯标注上下线 有转角 的，有 没转角 的2图1 没转角线为单跑梯 ，就是说只有一个平台直接上二楼，只有一个梯段那么从哪看哪边是上，哪边是下的呢，这要看图纸 首层 也就是最底层，图2，看到没？标注上的地方就是开始。

1在天正cad的拷贝图上，直接点击左边其他楼梯的电梯，如下图2其次，根据实际情况设置相关参数，如下图3这次知道是否没有问题，选择好梯子4通过选择门的一侧来确定门的墙线，如下图5完成以上操作后，点击另一侧确认平衡块板，如下图6这样就产生了相应的效果图，即在建筑图上画出。

首先，需要明确梯子的基本尺寸和形状，如梯子的直径高度以及踏步的宽度和高度等这些信息可以通过建筑设计图纸或现场测量获得接下来，在CAD中绘制螺旋线的路径螺旋线作为梯踏步和栏杆等元素的阵列路径，其外径内径和高度需根据梯子的实际尺寸来确定例如，可以绘制一条外径为特定尺寸高度为梯子总。

1进入天正cad的绘图页面，在左侧工具栏中，点击楼梯其他，在楼梯列表中，点击直跑楼梯，系统就会弹出直跑楼梯的设置窗口2在楼梯设置中，可以设置楼梯踏步高度以及宽度3在窗口的右下角，可以选择剖断位置，剖断位置和楼梯所在的层数相关，点击下剖段4双剖断则会显示单跑楼梯的全部，但是中。

1打开天正CAD软件，进入绘图界面在左侧工具栏中选择“楼梯其他”，然后从楼梯列表中点击“直跑楼梯”，此时系统会弹出直跑楼梯的设置窗口2在楼梯设置窗口中，您可以设置楼梯的踏步高度和踏步宽度3在窗口的右下角，您可以选择楼梯的剖面位置剖面位置与楼梯所在的楼层有关点击“下剖段”。
