可变截面扫描trajpar是PROE的内部参数轨迹参数它是从0到1呈线性变化的一个变量，代表相对于原点轨迹的长度百分比，在扫描的起始点，trajpar的值是0，在扫描的终点值为1。

Trajpar是系统默认的一个变量，称作轨迹路径参数，其值从0到1线性地变化，0 表示轨迹线的起点，1 表示轨迹线的终点Evalgraph是一个用于计算基准图形Datum graph中的横坐标所对应的纵坐标的值的一个函数在可变截面扫。

在关系中可以使用复合曲线的轨道参数trajpar_of_pnt 下列函数返回一个00和10之间的值 trajpar_of_pntquottrajnamequot， quotpointnamequot 其中trajname是复合曲线名，pointname是基准点名 轨线是一个沿复合曲线的参数，在它上面垂直于曲。

第一草绘一个圆，做可变截面扫描，第二sin是正弦函数，trajpar是变值0到1的变化 就形成了sin 0 到sin 1 一个曲线的变化 第三做出后的结果 再举一个例子第一草绘一条直线，做可变截面扫描，第二co。

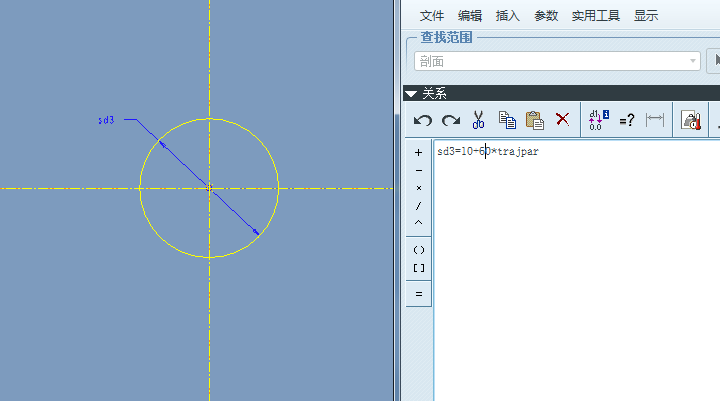

设置错误了吧在creo中，通过trajpar函数可以方便的做出特殊的效果，接下来看下其操作技巧新建零件，点击草绘，选择right为草绘面，草绘出一个圆点击扫描，选择草绘出的圆作为扫描轨迹草绘扫描截面，修改其尺寸为5，点击。

以正玄函数sin的公式去理解比较容易，然后再加深理解吧偶不是高手，高手别说偶教坏人 比如sd1=sin1，trajpar*720*10+10就是一个2个周期，幅度是10倍1往上偏移尺度为10的正玄曲线希望更多高手举例子哦。

trajpar是proe内部定义的一个变量，扫描中它的值从0到1，原点轨迹线的起点对应0，终点对应1所以trajpar的值实际上对应了扫描的位置而基准图实际上就是函数图像，假设基准图11对应的函数为y=fx，你给的等式的意思。

牛角的整体效果是从大变小的，30*1trajpar这个关系是直径从30到0的线性变化它除了从大变小的整体变化之外，它还有一个波浪形的效果，所以需要加上一个波浪形变化的函数sintrajpar*360*25，25个波浪周期变化，但是。

如果是的话，trajpar代表从0到1的一个数，在可变里，它代表了送扫描轨迹线起点0到终点1的意思，而SD9的取值就是基于40+10*sin8*360*trajpar公式说白了就是SD9作为函数，轨迹线的位置作为变量，出来的一个。

这个6代表一周有6个周期，也就是重复6次。

复合曲线轨道函数 在关系中可以使用复合曲线的轨道参数trajpar_of_pnt 下列函数返回一个00和10之间的值 trajpar_of_pntquottrajnamequot， quotpointnamequot 其中trajname是复合曲线名，pointname是基准点名 轨线是一个沿复合曲线的参数。

你写错了，应该是sd3=16+4*sintrajpar*360*6trajpar与360之间还有个“*”没写 以下图为例sd3是角度直线与圆所在平面的夹角 16控制此夹角的起始角度 4控制波的振幅 trajpar是值从0到1变化的函数 360为1个周期 6。

跟踪草绘时图片上会有三条线，当你输入一个拟合值时，其中两条平行的线的距离等于那个值，以此来改变图片的大小这样我们可以挪动平行线到图片我们想要的参考位置，输入它的实际尺寸。

尺寸可以是草绘器零件或组件尺寸格式如下 evalgraphquotgraph_namequot，x，其中graph_name是曲线表的名称，x是沿曲线表x轴的值，返回y值对于混合特征，可以指定轨线参数trajpar作为该函数的第二个自变量！ 注释曲线。

sintrajpar*360*30就是30个整周期sintrajpar*180*30就是30个半周期，相当于15个周期sintrajpar*90*30就是30个四分之一周期，相当于75个周期以上都是周期数不一样，就是图形正弦函数的密集程度不一样。

有 这个变量为t ，跟表达式一起使用 例如t=0 xt=100*t yt=30 zt=0。

我帮你分析一下这条关系式的意思吧 sd4=evalgraphquot2quot，trajpar*10*22 图形的名称是2，图形的X轴数值变化范围是从010 sd4的值为图形中X轴值0~10所对应曲线的Y轴值的22倍 从关系式中是看不出问题的。
